數控車床是一種高精度加工設備，可以用來加工各種零件。軸類零件、套類零件、螺紋車削加工、特殊型面零件、綜合型零件等，如：軸承套，軸承套是一種常見的機械零件，通常用于支撐和固定旋轉軸，減少軸與其他部件之間的摩擦和磨損，在許多設備中都起著至關重要的作，接下來由上海鞍提仕機械設備有限公司工程師為您講解使用數控車床加工金屬軸承套。
1.軸承套的介紹
| 軸承套 | |
| ?
結構特點 ? |

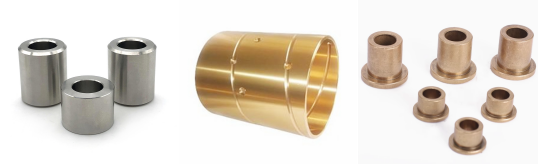

軸承套一般呈圓筒狀，具有內孔和外圓。內孔的直徑與軸的直徑相匹配，外圓則與安裝部位的孔徑相適應。軸承套的長度根據具體的使用要求而定，可以是短的套筒狀，也可以是較長的管狀。 |
| ?
? ? ? ? 材料選擇 |
金屬材料
常用的金屬材料有銅合金、鋁合金、鑄鐵、鋼等。這些材料具有較高的強度和硬度，能夠承受較大的載荷和摩擦力。 例如，銅合金軸承套具有良好的耐磨性和導熱性，適用于高速旋轉的軸；鋼質軸承套則具有較高的強度和韌性，適用于重載和惡劣工作環境下的軸。
|
| 非金屬材料 ?
非金屬材料如塑料、橡膠等也可用于制作軸承套。這些材料具有重量輕、耐腐蝕、絕緣等優點。 例如，塑料軸承套適用于一些對摩擦系數要求較低、無需潤滑的場合；橡膠軸承套則具有良好的減震和密封性能。
|
|
| ?
? ? ? ? ? 作用 |
支撐軸
軸承套為軸提供了穩定的支撐，確保軸在旋轉過程中保持正確的位置和方向。它能夠承受軸的重量和來自外部的載荷，防止軸發生彎曲或變形。 |
| 減少摩擦和磨損
軸承套與軸之間的配合通常采用間隙配合或過渡配合，使得軸在旋轉時能夠相對軸承套滑動或滾動。 為了減少摩擦和磨損，軸承套的內表面通常經過特殊處理，如鍍鉻、鍍銅、噴涂耐磨材料等。 |
|
| 保護軸和其他部件
軸承套可以防止軸與其他部件直接接觸，避免軸被磨損或損壞。 同時，它也可以保護其他部件免受軸的摩擦和沖擊，延長整個機械系統的使用壽命。 |
|
| ?
應用領域 |
軸承套廣泛應用于各種機械設備中，如汽車、機床、電機、風機、泵等。在這些設備中，軸承套起著至關重要的作用，保證了設備的正常運行和可靠性。 |
二、加工流程
1)加工前準備
圖紙分析
仔細研究軸承套的圖紙，明確各個尺寸、公差、表面粗糙度要求以及加工工藝。確定加工的難點和重點，為后續的加工過程做好充分準備。
材料選擇
根據軸承套的使用要求和工作環境，選擇合適的材料。常見的材料有碳鋼、合金鋼、不銹鋼等。確保材料的質量和性能滿足加工要求。
刀具準備
根據加工工藝選擇合適的刀具。對于外圓加工，可選用硬質合金外圓車刀；對于內孔加工，可選用內孔車刀。同時，準備好切斷刀、螺紋刀等刀具，以滿足不同的加工需求。
數控編程
根據圖紙要求和加工工藝，進行數控編程。編程時要考慮刀具路徑、切削參數、進給速度等因素，以確保加工的精度和效率。可以使用手工編程或自動編程軟件進行編程。
2)加工過程
裝夾工件
使用合適的夾具將軸承套毛坯裝夾在數控車床上。確保工件裝夾牢固，不會在加工過程中發生移動或變形。對于小型軸承套，可以使用三爪卡盤進行裝夾；對于大型軸承套，可以使用四爪卡盤或?qū)Ｓ脢A具進行裝夾。
粗加工外圓
啟動數控車床，選擇合適的切削參數，進行外圓粗加工。粗加工的目的是去除大部分余量，為后續的精加工留取適當?shù)募庸び嗔俊Ｔ诖旨庸み^(guò)程中，要注意觀察切削情況，及時調整切削參數，確保加工的安全和效率。
精加工外圓
在粗加工完成后，進行外圓精加工。調整切削參數，減小進給速度和切削深度，提高表面粗糙度。使用量具對加工后的外圓尺寸進行測量，確保尺寸精度符合要求。
加工內孔
使用內孔車刀進行內孔加工。同樣先進行粗加工，去除大部分余量，然后進行精加工。在加工內孔時，要注意刀具的伸出長度和切削參數的選擇，以防止刀具折斷和加工變形。
加工端面
使用端面車刀對軸承套的兩端面進行加工，保證端面的平面度和垂直度。在加工端面時，要注意刀具的進給方向和切削參數的選擇，以確保加工質量。
切斷
在完成所有加工工序后，使用切斷刀將軸承套從毛坯上切斷下來。切斷時要注意刀具的進給速度和切削深度，以防止刀具折斷和工件變形。
3)加工后處理
檢驗
對加工完成的軸承套進行檢驗，包括尺寸精度、表面粗糙度、形位公差等方面的檢驗。使用量具、粗糙度儀等檢測工具進行檢測，確保零件符合設計要求。
清洗
將加工完成的軸承套進行清洗，去除表面的油污和切屑。可以使用清洗劑和清洗設備進行清洗，確保零件表面清潔。
防銹處理
對清洗后的軸承套進行防銹處理，防止零件在儲存和運輸過程中生銹。可以使用防銹油、防銹劑等進行防銹處理。
總之，使用數控車床加工軸承套需要進行充分的準備工作，嚴格按照加工工藝進行操作，并在加工后進行檢驗和處理，以確保零件的質量和性能符合要求。
