技術參數：

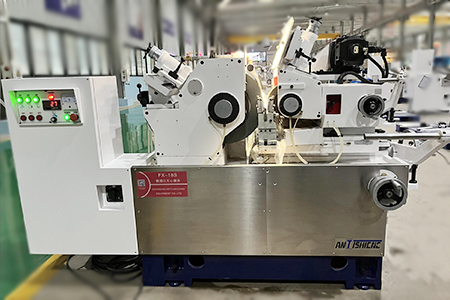

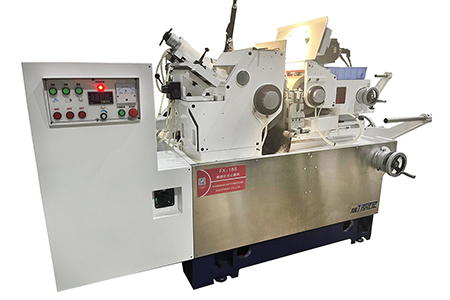

| 項目 | 單位 | 機型FX-18S |
| 標準機型加工范圍(直徑) | mm | Φ 1-60(定制100) |
| 研磨輪尺寸(外徑*寬*內徑) | mm | Φ455*205*Φ228.6 |
| 調整輪尺寸(外徑*寬*內徑) | mm | Φ255*205*Φ111.2 |
| 研磨輪轉速 | RPM | 1500 |
| 調整輪轉速 | RPM | 0-250 |
| 研磨輪驅動馬達 | KW | 11.5 |
| 調整輪伺服馬達 | KW | 3.0 |

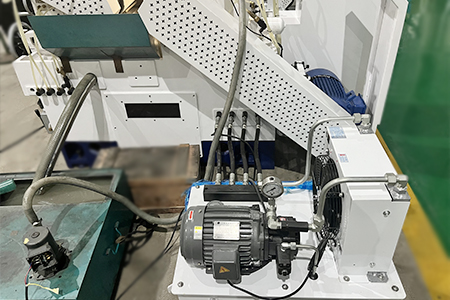

| 油壓泵驅動馬達 | KW | 0.75 |
| 冷卻泵驅動馬達 | KW | 0.25 |
| 調整輪進刀手輪 | mm | 3.5/轉 ?0.05/刻度 |
| 調整輪微調手輪 | mm | 0.1/轉 ?0.001/刻度 |
| 工作臺進刀手輪 | mm | 9.0/轉 ?0.10/刻度 |
| 工作臺微調整手輪 | mm | 0.2/轉 ?0.001/刻度 |
| 修整進刀手輪 | mm | 2.0/轉 ?0.01/刻度 |
| 調整輪傾斜角度 | 度 | +6°～-5° |
| 調整輪回轉角度 | 度 | ±6° |
| 機械尺寸 | mm | 2350×1960×1550 |
| 裝箱尺寸 | mm | 2900×2400×1850 |
| 機械重量 | KG | 2850 |
| 裝箱重量 | KG | 3000 |
產品介紹
無心磨床是一種不需要利用工件的軸線進行磨削的磨床。它主要由三個機構組成：砂輪、調整輪和工件支架。砂輪實際執行磨削工作，調整輪控制工件的旋轉，控制工件的進給速度。至于磨削時支撐工件的工件夾具，這三個部分的配合方式有多種，除了停磨外，原理是一樣的。
無心外圓磨床的磨削方式主要有兩種：通過式和切入式；通過式無心磨床，工件沿砂輪軸線進給磨削，調整導輪軸線小傾角，實現工件軸向進給。適用于磨削細長圓柱形工件、無中心孔的短軸類和套筒類工件。切入式無心磨削方法是在托盤上有一個軸向定位支點，工件支撐在托盤上的某一位置，用砂輪或?qū)л嗊M(jìn)行磨削。用于磨削帶臺肩或凸臺的工件以及圓錐體、球體或其他旋轉工件。
