項目			主要參數
加工范圍	X軸行程	mm	17000
	Y軸行程	mm	4400(工作)+150(換刀)
	Z軸行程	mm	1250
	龍門有效寬度	mm	4100
	主軸端面到工作臺面距離	mm	150～1400
工作臺	工作臺有效尺寸	mm	3000×16000
	工作臺承重	t/㎡	5
	T型槽規格（寬×間距）	mm	28×250?(Y向)
進給驅動	最大切削速度X/Y/Z	m/min	6/6/6
	快速移動速度X/Y/Z	m/min	10/15/10
	最小步進當量	mm	0.001
主軸	驅動方式		全齒輪傳動
	主軸轉速	rpm	10-3500
	主軸功率（S1/S6-40％）	kW	30/37
	主軸扭矩（S1/S6-40％）	Nm	1860/2300
	主軸錐度及規格		ISO7:24NO50
	拉釘形式	mm	P50T-2-MAS403
	滑枕截面	mm	450×450
刀庫 (可選配)	刀庫容量	No.	24	40、60
	刀庫形式		立式	立臥
	刀柄		BT50
	刀具最大直徑（相鄰空位）	mm	Φ110/Φ220
	刀具最大長度	mm	400
	刀具最大重量	Kg	20（立式）/25(立臥)
定位精度（執行標準GB/T 17421.2-2000）	X軸	mm	0.080帶光柵尺
	Y軸	mm	0.037(0.030帶光柵尺)
	Z軸	mm	0.020 (0.015帶光柵尺)
重復定位精度（執行標準GB/T 17421.2-2000）	X軸	mm	0.043帶光柵尺
	Y軸	mm	0.025(0.019帶光柵尺)
	Z軸	mm	0.013 (0.010帶光柵尺)
其他	電源總容量	kVA	100
	數控系統	T	FANUC 0iMF

機器用途：

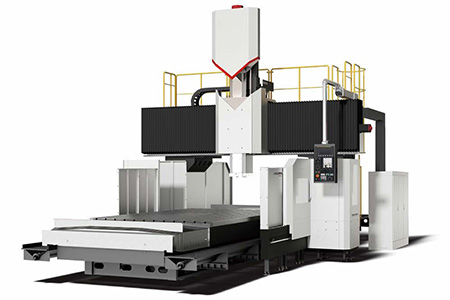

LMX-40170動立柱龍門架產品繼承了傳統龍門機床基礎框架剛性強、結構對稱、穩定性強的優點，并引進國際先進的設計理念。工作臺固定，龍門框架移動，通過優化布筋結構，合理分布質量，使整機剛性強，動態特性佳。具備銑削、鏜削、鉆削（鉆、擴、鉸）、攻螺紋、锪削等多種加工功能，適用于船舶、新能源、航空航天、汽車、工程機械、包裝、軌道交通、五金橡膠等。

主要結構

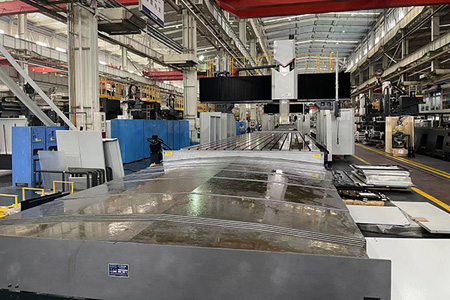

機床為工作臺固定，龍門框架移動結構。整機由工作臺、床身、拖板、立柱、橫梁、滑鞍、滑枕、主軸、變速箱、主軸恒溫冷卻系統、坐標軸集中潤滑系統、機床氣動液壓系統、Z軸液壓平衡系統、工作臺兩側自動排屑裝置、刀具水冷系統、大容量水箱、龍門隨動操作間、以及電控系統等部件組成。

各坐標軸定義：

X軸：龍門框架在床身上沿導軌作前后縱向運動；

Y軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動；

Z軸：滑枕在滑鞍上沿導軌作上下垂直運動；

C軸：附件銑頭繞z軸做回轉分度定位運動（選配附件頭時）

標準設備

序號	名???稱	數量
1	地腳螺栓及機床墊鐵	1套
2	機床運輸保護及固定支架	1套
3	常用維修工具	1套
4	通訊電纜	5米

可選設備

?序號	設備型號	技術參數
1	通用交流頭	15kW/4000rpm C:2.5° index, A:1° index
2	?BLUM 對刀儀	?激光控制NT
3	?臂式立式彈匣	?40T臺灣/BT50
4	??保護罩	ATC側B型
5	?BLUM 工件測頭	TC60
6	?全封閉	W/O?Top
