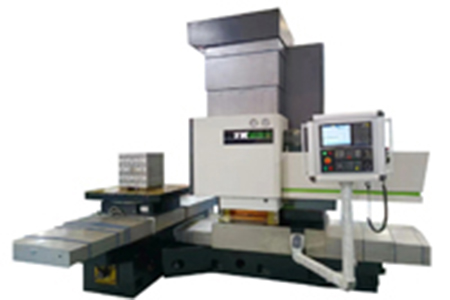

TK6511/TK6513 龍門刨臺銑鏜床

保修單 : 1 年機械保修

現貨

郵箱 : contact@antsmachine.com
(我們將在1小時內回復您)

技術參數：

TK6511/TK6513數控龍門刨臺銑鏜床技術參數
項目	參數	TK6511	TK?651?1B	TK6513
主軸	?主軸直徑	φ110毫米	φ110毫米	φ130毫米
	主軸錐孔	感光度 50	感光度 50	感光度 50
	主軸轉速	20-1000r/min	20-1000r/min	20-950r/min
	主軸最大扭矩	447 Nm	447 Nm	680 Nm
	主軸最大扭矩	18000牛頓	18000牛頓	20000牛頓
	主電機功率	15千瓦	15千瓦	16千瓦
	主軸減速型	直接驅動	直接驅動	直接驅動
行程和進給速度	工作臺橫向行程：X軸	1400 毫米	1800 毫米	2000 毫米
	主軸箱垂直行程：Y軸	900 毫米	1200 毫米	1700 毫米
	立柱縱向行程 Z 軸	700 毫米	700 毫米	900 毫米
	鏜軸軸向行程(W)	600 毫米	600 毫米	800 毫米
	X/Y/Z軸移動速度	1-5500 毫米/分鐘	1-5500 毫米/分鐘	1-8000毫米/分鐘
工作臺	工作臺尺寸	900*1200 毫米	900*1300 毫米	1400*1600 毫米
	工作臺最大承重	5000公斤	5000公斤	10000公斤
	工作臺回轉方式	?360°旋轉/4*90°定位
精度	定位精度（X/Y/Z）	0.04 / 0.032 / 0.032 毫米		0.04 / 0.04 / 0.032 毫米
精度	重復定位精度 (X/Y/Z)	0.02 / 0.018 / 0.018 毫米		0.02 / 0.02 / 0.018 毫米
系統	數控系統	?華中數控系統
	機床外形尺寸	350042003100 毫米	400042003600 毫米	480050004800 毫米
	機床重量（約）	10000公斤	??12000公斤	??19000 公斤

產品詳細信息

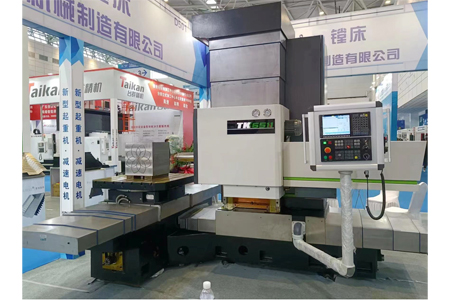

TK65系列龍門銑鏜床為T型動柱式，側裝式主軸箱結構：床身為整體T字型式。工作臺沿前床身橫向移動為X軸，立柱固定在滑座上，滑座沿后床身導軌縱向移動為Z軸，主軸箱沿立柱導軌垂直方向移動為Y軸，鏜軸軸向移動為W軸。

機床總體結構設計采用FEM有限元分析，進行合理布筋，從而保證其具有較高的剛性和穩定性。

全部基礎大件均采用優質灰鑄鐵，樹脂砂鑄造工藝鑄造，兩次時效處理。

特點

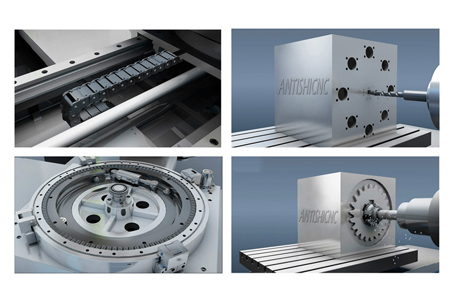

1、主傳動系統采用數控直驅近零傳動技術，傳動零件少，傳動精度高。大扭矩交流伺服電機直接驅動主軸，能耗低、噪聲低、故障率低，易維修。主軸調速范圍大、扭矩輸出大；

2、短圓柱滾動回轉工作臺專利技術，使工作臺支撐能力和可靠性顯著提高；

3、各坐標軸伺服進給裝置全部采用交流伺服電機驅動、應用預緊式滾珠絲杠、專用角接觸成組軸承支撐；

4、主軸箱采用氮?dú)馄胶庀到y(tǒng)，更加穩定、可靠、安全；

5、拖鏈內置專利技術，有效保護管路運行系統、減少故障率，提高整體美觀度。

標準設備

1 數控系統（華中系統）

2主軸

3 主軸軸承
